OMEGA奧米佳 WT4401帶儀器的實驗室級臺式風洞 詳情介紹

產品描述

OMEGA擁有先進的風洞設計，可在152毫米（6英寸）的試驗段上提供高度均勻的流速。強大的12安培電機，轉速從0到10,000轉/分鐘不等，可通過精確的電機控制單元進行調節，以提供特定的流量。每臺風洞附送NIST可追溯證書。

監測高度可重復的差壓傳感器以確定均勻的流量，該傳感器已與每個單獨的風洞一起作為一個系統經過了校準。每個風洞都有兩個限流板，可達到上佳的低流速。已確定的差壓測量值與流量的關系列于25至9000 FPM之間。其中包含校準表，使得校準不同的流量傳感器變得簡單。

用于確定已知流量的差壓測量會受到測試期間氣壓和溫度條件的影響。因被校準的探頭各不相同，濕度也可能是一個影響因素。

OMEGA的增強型風洞套裝是一套環境監測系統，可測量氣壓、室溫、濕度和差壓。通過監測室內條件，可將標準差壓轉換為實際差壓讀數，以確保流量準確。

為了測試不同的探頭，提供了一個1/2 NPT接頭。提供各種壓合接頭，幫助安裝被校準探頭。

高性能套裝: 與標準機型相同的差動系統，還有HX97-A溫濕度傳感器、PX02C1-16A5T氣壓傳感器、PSS-D15B電源、三個DP25-E面板儀表和一個DP41B-S面板儀表。所有設備都封裝在一個重型風冷臺式金屬箱中。所有4個儀表都具有0至10 Vdc的模擬輸出。

風洞配有1/8、3/16、1/4和3/8英寸黃銅壓合接頭和PTFE卡套，兩根1.52米（5英尺）長的硅膠管，載有NIST校準數據的操作手冊和配備臺式儀表的壓力傳感器。

這款精密的風洞的進氣流道是一塊玻璃纖維結構的擋板。蜂巢式擋板設計確保進風量持續且均勻。這種設計可最大程度減少進氣口前部運動產生的湍流氣流。進氣擋板的后部采用型線設計，可保持氣流均勻，同時將橫截面面積減小到101.6 x 101.6毫米（4 x 4英寸）。

試驗箱的尺寸為101.6×101.6×152毫米（4×4×6英寸），由透明的厚壁塑料制成，便于觀察。在該試驗段的后面，電機吸著空氣通過風洞。電機和進氣型材采用玻璃纖維結構，將氣流畸變降到最低。

監測包可跟蹤環境條件以及精確的差壓測量。監測傳感器和儀器都封裝在一個堅固的外殼內。每個傳感器都有模擬輸出，可與帶狀圖記錄儀或計算機數據記錄系統一起使用。濕度、溫度和氣壓傳感器封裝在臺式機箱內，用于監測可能影響精確風速的大氣條件。差壓傳感器通過硅膠連接到風洞。

規格
風洞
精度: 讀數的1%（帶限流板的，為讀數的2%）
流速: 25至9000 fpm (0.15至45 m/s)
噪聲: 最大95 dBA
尺寸: 1.5 m（長）x 431.8 mm（高）（5" x 17"）
電機
電源: 120 Vac
電流: 12 amps
速度: 10,000 RPM
電機控制箱
電源: 120 Vac
速度調節: 10 turn pot.
內部調節: 最小、最大加速度和電流限值
尺寸: 140（寬）x 184（長）x 89 mm（高）(5.53 x 7.25 x 3.5")
重量:
   風洞: 22.5 kg (49.5 lb)
   標準版 3.2 kg (7 lb)
   豪華版 7 kg (15.3 lb)

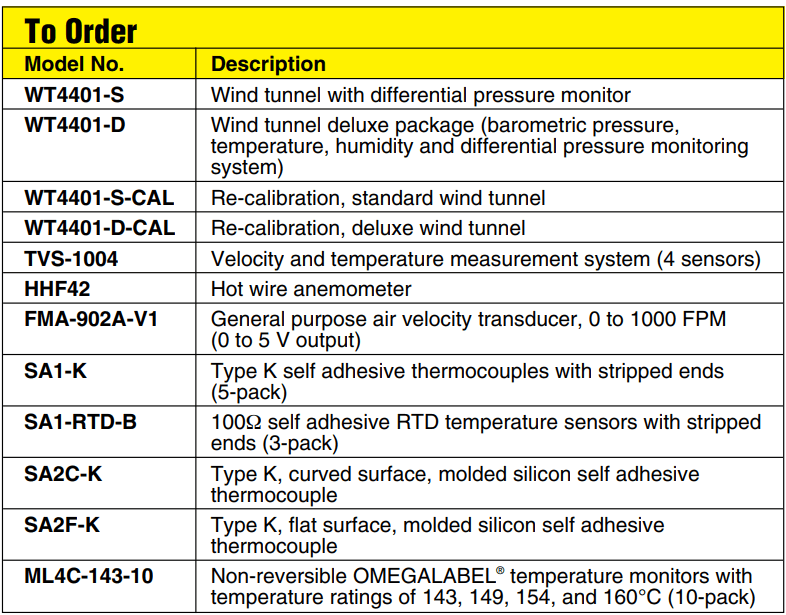

OMEGA奧米佳 WT4401帶儀器的實驗室級臺式風洞產品規格
